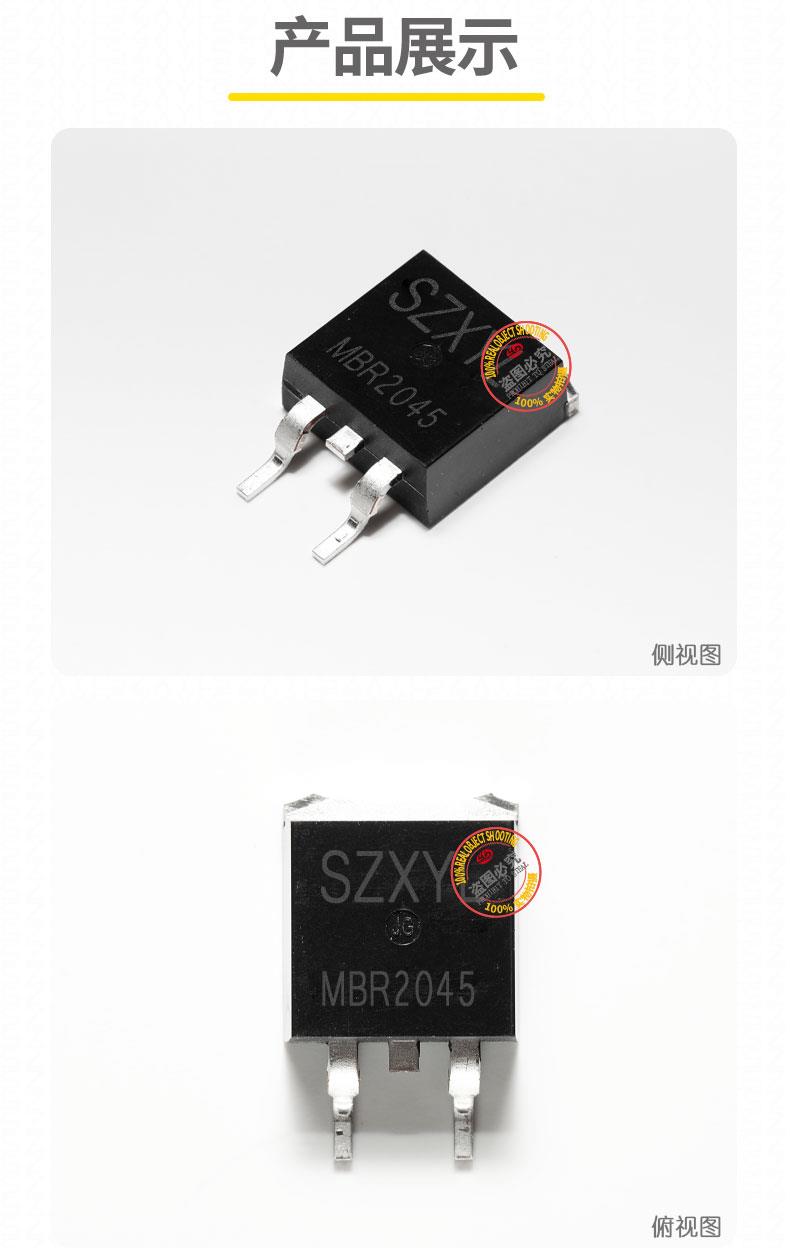

MBR2045 TO-263

一、he心电气参数与性能特性

• 反向重复峰值电压（VRRM）：45V，适用于 12V/24V 直流母线、汽车启动电源等低电压整流场景。
• 正向平均电流（IF）：20A（单管），支持持续大电流负载，典型应用于开关电源次级整流桥。
• 正向浪涌电流（IFSM）：150A（8.3ms 正弦波），可承受电机启动、电源上电等瞬时过载冲击。
• 正向压降（VF）：典型值 0.65V（@10A），zui大值 0.84V（@20A），较传统快恢复二极管降低导通损耗约 40%，显著提升电源转换效率。
• 反向漏电流（IR）：≤50μA（@45V, 25℃），高温下（125℃）漏电流控制在 1mA 以内，确保长期可靠性。
• 开关特性：反向恢复时间（trr）≤10ns，接近理想开关特性，适合 500kHz 以下高频开关应用。
• 热性能：典型热阻（RthJC）3.5℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。

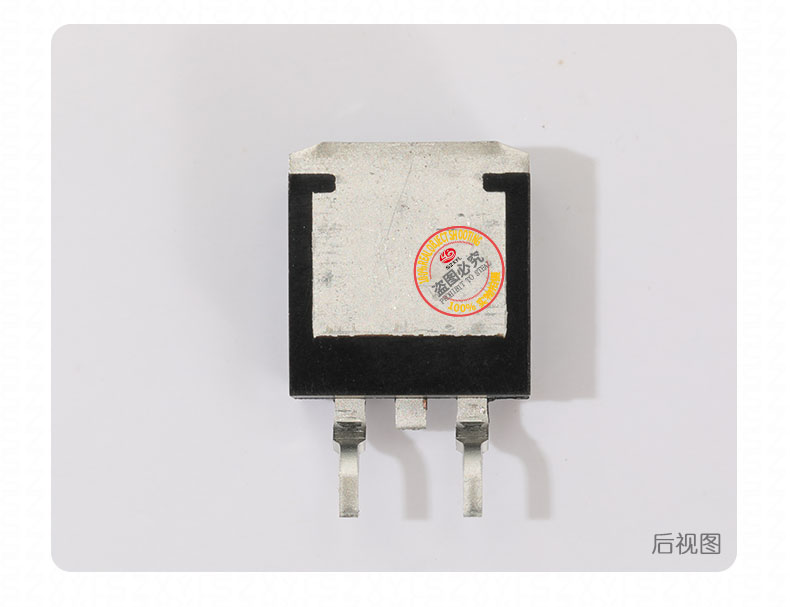

二、封装设计与机械特性

1. 散热优化
   • 采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。
   • 建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。
2. 引脚配置
   • 3 引脚共阴极结构（TO-263-3）：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。
   • 引脚间距 2.54mm，兼容标准贴片焊盘，支持回流焊。
3. 物理规格
   • 封装尺寸：10.3mm（长）?9.4mm（宽）?4.0mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。
   • 重量：约 1.2g，符合轻量化设计需求。

三、典型应用场景

1. 开关电源（SMPS）与 DC-DC 转换器
   • 在反激、正激拓扑中作为次级整流二极管，低 VF 特性可将电源效率提升 1-2%。
   • 示例电路：在 5V/20A 输出的 DC-DC 转换器中，MBR2045 可替代传统超快恢复二极管，减少散热器体积 30%。
2. 汽车电子
   • 车载 12V 系统的 AC-DC 整流级，支持 - 40℃至 %2B 125℃宽温工作，符合 AEC-Q101 车规ren证要求（可选）。
   • 电机驱动模块的续流二极管，150A 浪涌能力可承受电机启停时的瞬时电流冲击。
3. 工业设备
   • 变频器直流母线整流，耐 150℃高温特性适应工业环境长期运行。
   • 光伏逆变器的 MPPT 电路，高频开关能力支持zui大功率跟踪效率优化。
4. 消费电子
   • 手机快充适配器的同步整流电路，低损耗设计可降低整机功耗 0.5-1W。




   • LED 照明驱动电源，配合软开关技术可实现 > 92% 的系统效率。
   • 总结：MBR2045 TO-263 凭借其极低的正向压降、快速开关特性和紧凑设计，成为低压高频电子设备的理想选择。其优异的散热性能、宽温工作能力及严格的工艺控制，尤其适合对效率和稳定性要求苛刻的汽车、工业及消费电子应用。通过合理的 PCB 布局和散热设计，可充分发挥其性能优势，实现系统级的成本优化与可靠性提升。
