一、MBR20100的he心参数

• 电气性能：
  • zui大重复峰值反向电压（VRRM）：100V
  • 平均整流电流（IO）：20A
  • 正向压降（VF）：典型值 0.85V
  • 反向漏电流（IR）：≤10μA，高温环境下漏电流控制在 400μA 以内
  • 反向恢复时间（trr）：≤5ns，适用于高频开关场景
  • 浪涌电流（IFSM）：200A
• 温度特性：
  • 工作结温（TJ）：-55℃至 %2B 150℃
  • 存储温度（TSTG）：-55℃至 %2B 150℃

二、MBR20100的封装与结构

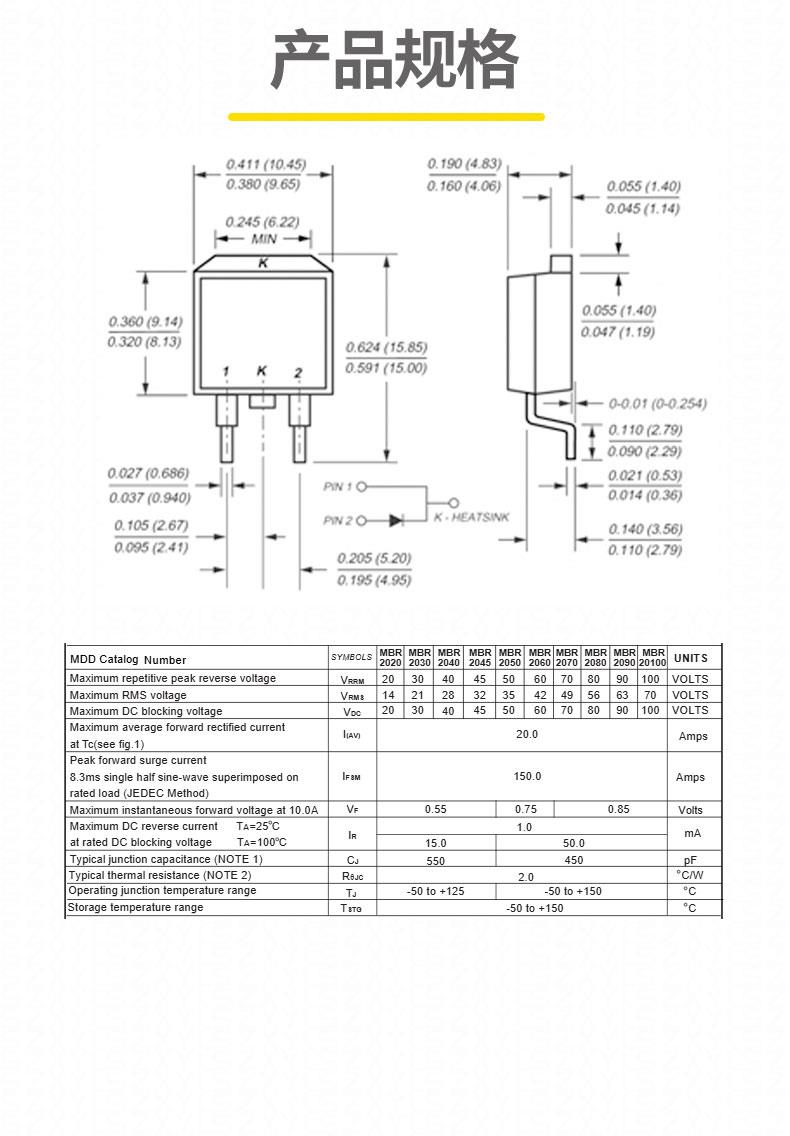

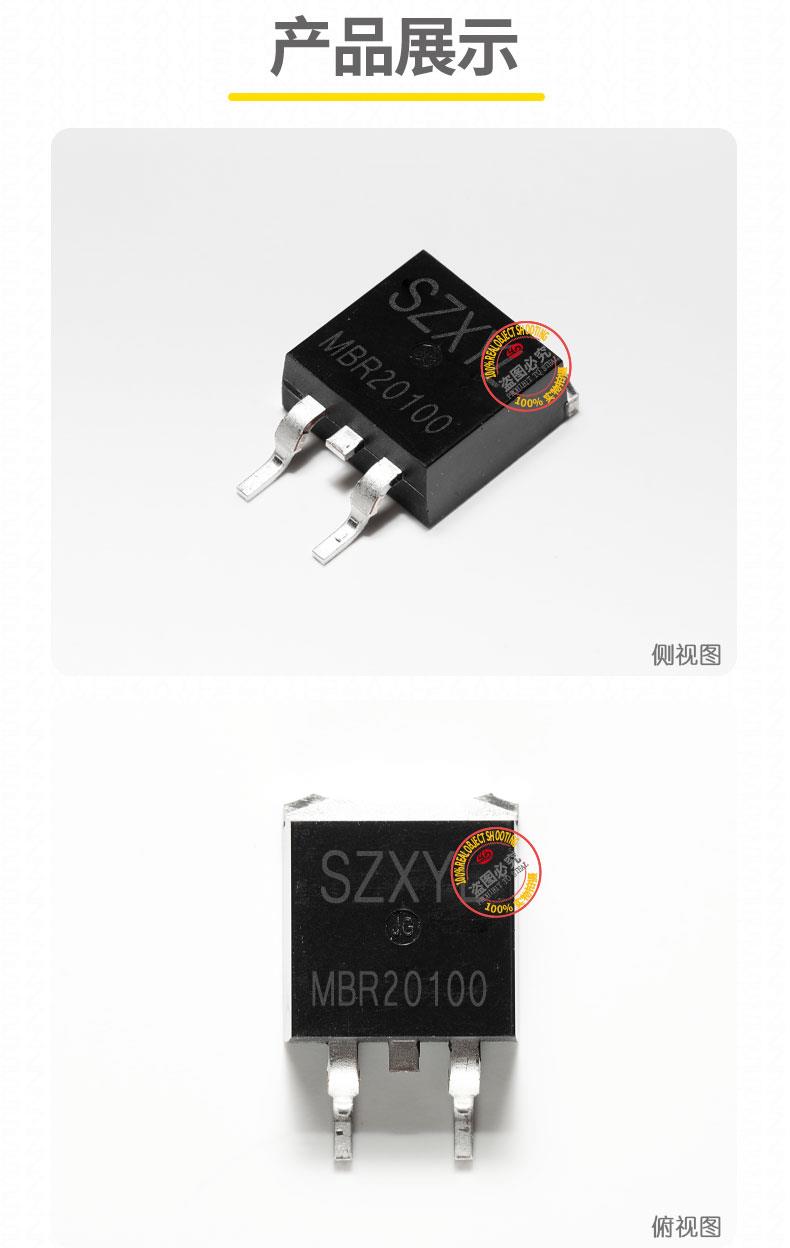

• 封装形式：TO-263表面贴装封装，兼容自动化生产
• 尺寸规格：
  • 本体长度：8.70mm，宽度：10.16mm，厚度：4.57mm
  • 引脚间距：5.08mm，引脚焊点长度：2.30mm
  • 散热片设计：金属背板，镀亮锡处理，增强散热能力
• 引脚配置：3 引脚设计，包含两个阳极和一个公共阴极，支持双路独立整流或并联使用

三、MBR20100的产品特性

1. 低功耗设计：
   • 肖特基势垒结构实现极低的正向压降（VF），显著降低导通损耗，提升系统效率
   • 无反向恢复电荷，开关损耗极小，适合高频应用（如 500kHz 以上）
2. 高可靠性：
   • 采用玻封 GPP 工艺芯片，密封性好，抗冲击能力强，长期使用参数稳定性高
   • 环氧塑脂封装，符合 UL 94V-0 阻燃标准，适应恶劣环境
   • 100% 经过电性参数测试，参数一致性严格控制

四、MBR20100的应用领域

1. 电源管理：
   • 开关电源（SMPS）输出整流
   • DC/DC 转换器同步整流
   • 适配器、充电器高效整流
2. 工业与汽车电子：
   • 变频器、电机驱动器续流保护
   • 汽车 ECU 电源、LED 车灯驱动
3. 消费电子：
   • 笔记本电脑、手机快充模块
   • 服务器电源、5G 通信基站电源
4. 高频电路：
   • 射频功率放大器直流馈电
   • 微波通信设备检波与混频

五、典型应用电路

• 全波整流电路：利用双阳极结构实现全波整流，输出纹波更低
• 同步整流电路：与 MOSFET 配合使用，提升 DC/DC 转换器效率
• 极性保护电路：反向电压阻断功能，防止电源接反损坏设备

六、MBR20100的使用注意事项

1. 散热设计：
   • 建议使用导热胶或散热片将封装金属背板与 PCB 接地层紧密连接，确保结温不超过 150℃
   • 避免在高温环境（>125℃）下长期满负荷运行，以防漏电流显著增加
2. 浪涌保护：
   • 需串联保险丝或使用 TVS 二极管抑制瞬间浪涌电流（如启动冲击），确保不超过 200A 峰值
   •
